Por qué varía el contenido de humedad de la chapa
Pocos problemas de calidad frustran más a los operadores de las fábricas de chapa que un contenido de humedad final desigual. Una pila sale al 8 %, la siguiente al 15 %. Dentro de una misma hoja, los bordes se sienten crujientes mientras que el centro sigue húmedo. Los clientes se quejan. El rendimiento de la prensa encoladora baja. Y nadie está seguro de dónde falló exactamente el proceso.
Este artículo desglosa cada causa principal de la humedad desigual de la chapa tras el secado —desde defectos del equipo y ajustes del proceso hasta la variación de la materia prima y errores del operador— y te ofrece una lista de verificación práctica para encontrar y corregir el problema real con rapidez.
1. El equipo: donde comienzan la mayoría de los problemas
Si tu secadora está mecánicamente en buen estado, la variación de humedad suele ser manejable. Cuando el hardware empieza a desviarse, el secado desigual aparece rápidamente.
Conductos de chorro de aire obstruidos o deformados.Esta es la causa número uno en la mayoría de los sitios de trabajo. El aire caliente sale del secador a través de filas de pequeños orificios o ranuras a lo largo de las caras superior e inferior de los conductos. Tras semanas de funcionamiento, las virutas de madera, los fragmentos de corteza y la niebla de resina se acumulan y bloquean algunos de esos orificios. Si el 10% o más de los orificios de una sección están bloqueados, la chapa que pasa por debajo de esa sección simplemente no recibe suficiente calor. El resultado: una clara franja húmeda que recorre la hoja. Los conductos que se han deformado por los ciclos térmicos empeoran el problema al cambiar la separación entre el conducto y la chapa.
Flujo de aire desequilibrado de izquierda a derecha.Los secadores con ventiladores montados lateralmente dependen de un diseño simétrico de los conductos y de ajustes equilibrados de las compuertas. Si una compuerta está parcialmente cerrada, un ventilador se está desgastando o un lado del gabinete tiene una fuga de aire, un lado de la chapa se seca más que el otro. Es común ver una diferencia de humedad del 3%–5% entre los bordes izquierdo y derecho cuando esto ocurre.
Variación de altura de los rodillos o de la cinta de malla.Los rodillos de arrastre se desgastan de forma desigual. Los rodamientos se hunden. Las correas de malla se estiran y se desvían del centro. Cuando la chapa se acerca más al conducto superior en un lado, ese lado recibe más calor y se seca más rápido. El otro lado, al estar más lejos de la fuente de calor, permanece húmedo. Una desviación de altura de solo 10 mm puede causar una diferencia de humedad medible.
Aislamiento roto o sellos defectuosos.El calor se escapa por paneles dañados, juntas de puertas desgastadas y compuertas de servicio abiertas. La zona cercana a la fuga está más fría y la chapa que pasa por esa zona se seca más lentamente. Con el tiempo, el efecto se agrava porque el sistema de control intenta compensarlo elevando la temperatura general, lo que a su vez sobreseca las láminas en las zonas calientes.
Deriva del sensor.Los termopares y los RTD se desvían con el tiempo. Si un sensor marca 10 °C por debajo, el sistema de control cree que la zona está en el punto de consigna cuando en realidad se está calentando de menos. Peor aún, muchos secadores solo miden la temperatura en la línea central de la cámara. Las temperaturas de los bordes —que a menudo son entre 5 °C y 15 °C más bajas— nunca son vistas por el controlador.
2. Ajustes del proceso: cuando la máquina está bien pero la receta es incorrecta
A veces cada componente funciona perfectamente y aun así se obtiene variación, porque los parámetros son incorrectos para lo que se está procesando.
Velocidad de línea demasiado alta.Este es el error más común impulsado por la presión de producción. Cuando se lleva el VFD más allá del tiempo de permanencia de diseño, la chapa gruesa sale del secador con el núcleo húmedo. Las láminas finas pueden estar bien, pero cualquier cosa por encima de 2,5 mm mostrará un gradiente de humedad a través del espesor. La solución no es complicada: reducir la velocidad o añadir pisos.
Sin zonificación de temperatura.Los secadores económicos de una sola zona te obligan a elegir una temperatura para toda la cámara. Eso significa que siempre estás sacrificando entre el secado excesivo de la superficie y el secado insuficiente del núcleo. Los secadores multizona adecuados utilizan una zona de precalentamiento (80–100 °C), una zona de secado principal (120–160 °C) y una zona de enfriamiento (por debajo de 40 °C). Sin este gradiente, el agua no puede migrar fuera de la fibra de forma ordenada.
Configuraciones incorrectas tras un cambio de espesor.Cambiar de chapa de 1,7 mm a 3,0 mm sin ajustar la velocidad ni la temperatura es buscarse problemas. El material delgado se seca en una fracción del tiempo. Si procesas material grueso con ajustes para material delgado, sale húmedo. Si procesas material delgado con ajustes para material grueso, sale quebradizo y sobresecado. Cada espesor necesita su propia receta.
Humedad objetivo ajustada demasiado baja.Perseguir un MC final del 6 % cuando la norma de su planta es del 10 %–12 % obliga al secador a funcionar más tiempo y a mayor temperatura. Las hojas delgadas alcanzan el 4 % mientras que las gruesas todavía están subiendo. La dispersión se amplía. Establezca un objetivo realista para su producto y su clima, y manténgalo.
3. Materia prima: la variable que no puede controlar pero debe gestionar
Dispersión del contenido de humedad inicial.La chapa recién desenrollada de un mismo tronco puede variar del 50 % en el extremo delgado al 75 % en la base. Las capas externas cortadas antes en el tronco están más húmedas que las internas. Si carga todo esto en el secador sin clasificar, las hojas más húmedas nunca se secarán hasta el objetivo en una sola pasada. La única solución fiable es clasificar la chapa por el MC inicial aproximado y secar cada grado por separado.
Mezcla de especies.El álamo, el pino, el árbol del caucho, el eucalipto y el abedul se secan a velocidades diferentes. El álamo se seca casi el doble de rápido que el eucalipto a la misma temperatura. Mezclar especies en un mismo lote de secador garantiza que algunas hojas queden sobresecadas mientras otras siguen húmedas.
Variación de espesor dentro de una hoja. Cuchillas desgastadas, barras de presión desalineadas y ajustes inestables del torno producen chapa que varía de 0,3 a 0,5 mm a lo ancho. Las secciones delgadas se secan primero y siguen absorbiendo calor mientras las secciones gruesas aún liberan humedad. El resultado es una hoja que se siente seca en los bordes y húmeda en el centro.
Chapa ondulada o doblada. Las hojas que entran al secador onduladas, curvadas o dobladas crean bolsas de aire. Las zonas altas quedan cerca del conducto y se chamuscan. Las zonas bajas y los pliegues casi no reciben flujo de aire y permanecen húmedos. Un apilador o aplanador automático en la alimentación ayuda, pero la verdadera solución es un mejor mantenimiento del torno y un secado inmediato después del desenrollado.
4. Error del operador: cosas simples que arruinan un buen equipo

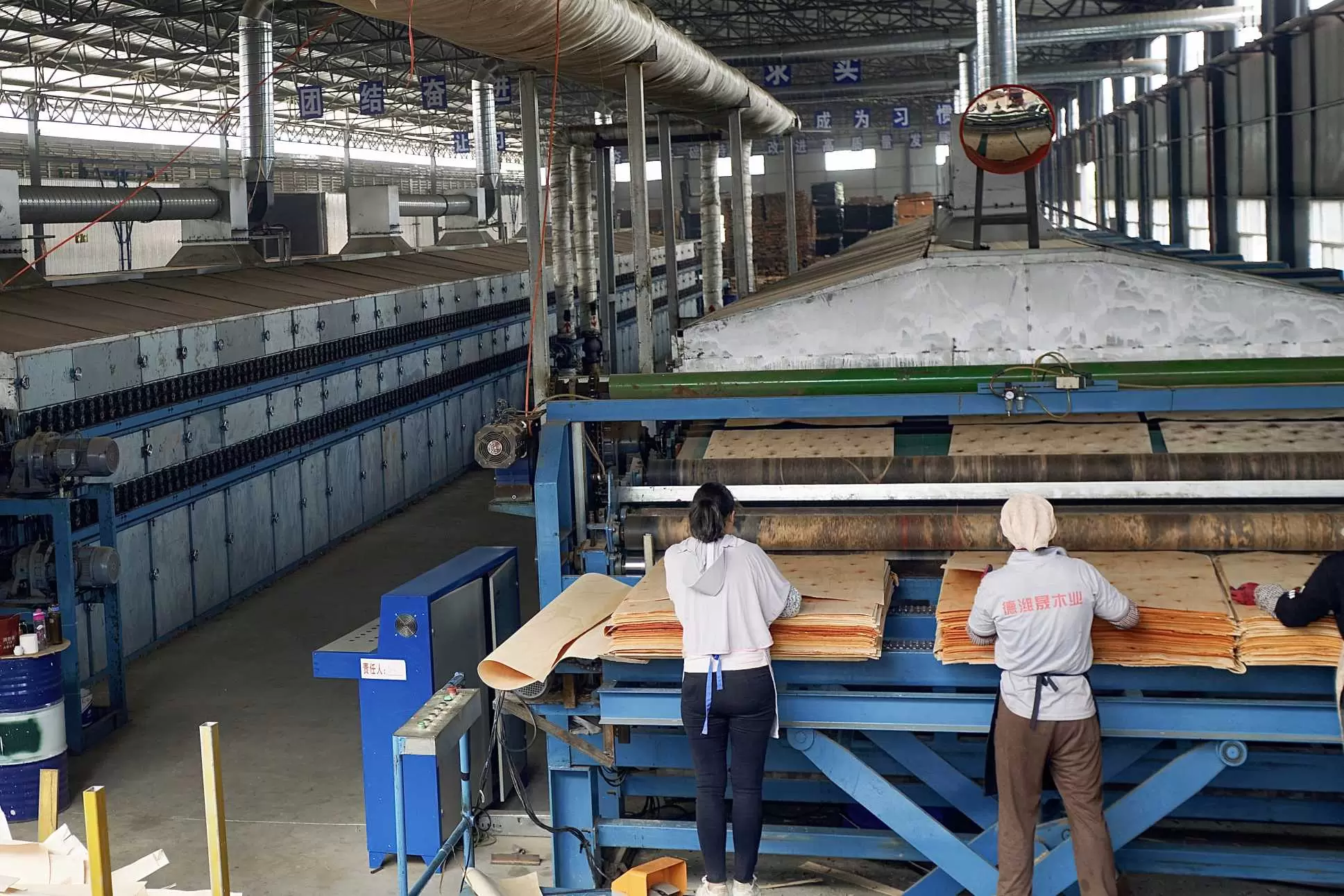

Carga descentrada. Si la hoja entra al secador desplazada hacia la izquierda o la derecha, un borde queda más cerca del conducto del lado cercano. Ese borde se seca en exceso; el borde opuesto se seca insuficientemente. Capacite a los operadores para centrar cada hoja o instale guías mecánicas en la alimentación.
Doble alimentación de hojas. Ocasionalmente, dos hojas apiladas juntas se deslizan al cargar manualmente. La hoja superior se seca razonablemente bien; la hoja inferior queda aislada por la hoja superior y sale con un contenido de humedad del 20 % o más. Los alimentadores automáticos con sensores ópticos eliminan en gran medida este problema, pero las líneas manuales necesitan operadores vigilantes.
Espaciado irregular. Los espacios entre hojas que varían de 50 mm a 500 mm causan una distribución desigual del flujo de aire a través de la cámara. Las secciones congestionadas impiden que el aire caliente llegue a las hojas situadas más adelante. Un espaciado constante —o mejor aún, una alimentación continua— mantiene estable el flujo de aire.
Falta de limpieza rutinaria. Los conductos, los canales de retorno de aire y las superficies del intercambiador de calor acumulan polvo y virutas. Tras unas semanas, el flujo de aire disminuye de forma medible. El contenido de humedad aumenta gradualmente y la dispersión se amplía. Un programa de limpieza semanal lo evita por completo.
5. Entorno: el factor invisible
Humedad elevada en el taller.En temporadas de monzón o en ubicaciones costeras, una humedad relativa ambiental superior al 80 % hace que la chapa caliente que sale del secador reabsorba humedad en cuestión de minutos. El contenido de humedad superficial puede aumentar un 2 %–3 % antes de que se envuelva la pila. Una zona de enfriamiento deshumidificada o el envoltido inmediato a la salida solucionan esto.
Infiltración de aire frío en la entrada.La falta o el desgarro de las tiras de cortina en el extremo de carga deja entrar aire frío y húmedo. La chapa fresca que pasa por esa zona pierde calor de su superficie, lo que ralentiza la migración temprana de humedad. Sustituya las cortinas con regularidad.
Apilado en caliente.Las hojas que salen a más de 50 °C y se apilan inmediatamente redistribuyen la humedad interna hacia el centro de la pila. Las hojas exteriores se enfrían y se secan más; las hojas interiores se vuelven a humedecer. Enfríe siempre por debajo de 40 °C antes de apilar, o utilice una sección de enfriamiento por aire forzado.
6. La lista de verificación de diagnóstico rápido
Cuando aparezca variación de humedad en el suelo, revise estos seis puntos en orden:
Mida la velocidad del aire en la cara del conducto.Recorra todo el ancho con un anemómetro. Una variación superior a ±15 % indica que hay un bloqueo o un problema con el ventilador.
Inspeccione visualmente los orificios de los conductos.Abra las puertas de acceso. Si más del 10 % están bloqueadas, programe una limpieza de inmediato.
Verifique la altura del rodillo o de la correa.Utilice una regla y un nivel. Cualquier sección que se desvíe más de 5 mm del plano necesita ajuste.
Verifique los sensores.Compare la temperatura de zona mostrada con la de un termómetro infrarrojo de mano en la misma ubicación.
Pruebe el contenido de humedad (MC) de la chapa de entrada.Tome una muestra aleatoria de 10 hojas. Si el MC inicial varía más del 15 %, debe clasificar antes del secado.
Vigile la alimentación de entrada.Manténgase en el extremo de carga durante 10 minutos. ¿Está centrada cada hoja? ¿Es consistente el espaciado? ¿Se están colando hojas dobles?
7. Conclusión
La humedad desigual de la chapa rara vez se debe a un único fallo catastrófico. Por lo general, es desequilibrio del flujo de aire más variación del material entrante más un ajuste del proceso que ya no coincide con lo que se está procesando. Primero, corrige el flujo de aire: eso resuelve el 70 % de los casos. Luego, clasifica tu chapa entrante por espesor y humedad aproximada. Después, fija la receta correcta de velocidad y temperatura para cada tipo de producto.
