Rodillo, malla y secadores de volteo explicados
Toda fábrica de madera contrachapada y chapa finalmente se enfrenta a la misma pregunta: “¿Qué secadora de chapa debería comprar?” La respuesta no es “la más grande” ni “la más barata”. Todo comienza con cómo la máquina mueve la chapa y cómo el calor llega a la madera. En el mercado actual, las tres estructuras principales son las secadoras de rodillos, de malla y de placas basculantes. Cada una existe por una razón, y cada una falla gravemente si se le introduce la chapa equivocada.
Una secadora de chapa de madera tiene una sola función: eliminar el agua de la chapa recién cortada y llevarla a un nivel de humedad listo para el encolado, generalmente del 8 % al 12 % para las chapas de cara y reverso, y del 10 % al 14 % para el material del núcleo. Pero “eliminar el agua” no es un solo problema. La chapa decorativa fina se curva. La chapa gruesa del núcleo se alabea si no se sujeta. Las hojas pequeñas o frágiles se rompen bajo presión. Por eso, el diseño del transportador —no solo la fuente de calor— decide si tu secadora genera dinero o genera rechazos.
1. Secadora de chapa de rodillos

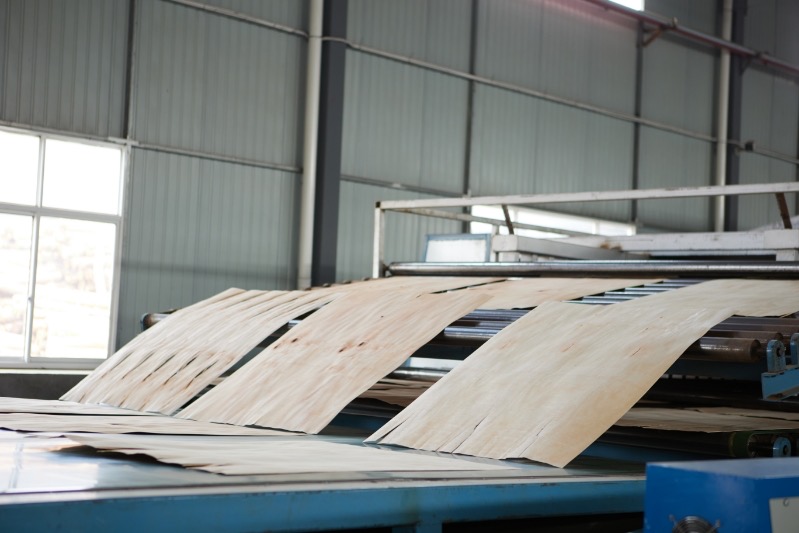

El secador de rodillos mueve la chapa entre rodillos motrices superiores e inferiores. Los rodillos agarran la lámina, la arrastran hacia adelante y aplican una ligera presión mecánica. El calor llega desde dos direcciones a la vez: chorros de aire caliente desde arriba y desde abajo, además de la conducción desde la superficie caliente de los rodillos. Esto convierte al secador de rodillos en el caballo de batalla para chapas de espesor medio a grueso. En la práctica, los secadores de rodillos manejan aproximadamente de 1,2 mm a 5,0 mm, y muchas fábricas procesan a diario chapa de núcleo de 2,2 mm y 2,4 mm en ellos.
Por qué lo eligen los compradores:
Planitud: la presión de los rodillos suprime el rizado, las ondulaciones y el alabeo durante la deshidratación.
Velocidad: la convección combinada con la conducción seca la chapa más gruesa más rápido que el flujo de aire de solo penetración.
Rendimiento: ideal para líneas de madera contrachapada continuas y de gran volumen.
Uniformidad de humedad: las láminas gruesas se secan de manera más uniforme porque el calor entra tanto desde el aire como desde la superficie del rodillo.
La desventaja también es clara. La chapa muy fina —por ejemplo, de 0,3 mm a 0,8 mm— puede arrugarse, marcarse o rasgarse entre los rodillos. Los secadores de rodillos también tienen más rodamientos, más puntos de lubricación y más piezas mecánicas que una máquina de cinta simple.
Elija un secador de rodillos si: si seca chapa de núcleo/trasera de álamo, madera de caucho, eucalipto, Falcata, pino o alerce; su grosor es mayoritariamente superior a 1,2 mm; y su prioridad son las toneladas por día, los tableros planos y la baja dispersión de humedad.
2. Secador de chapa de cinta de malla

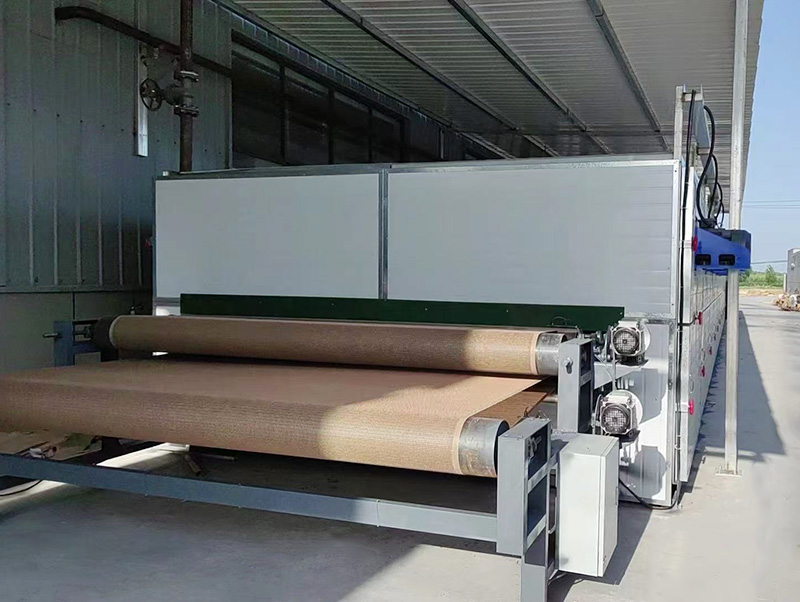

El secador de cinta de malla coloca la chapa plana sobre una malla metálica tejida continua. No hay pinzamiento, ni prensado, ni presión de rodillos. El aire caliente se empuja verticalmente a través de la cinta y a través de la lámina, de modo que ambas caras se secan al mismo tiempo.
Los secadores de cinta de malla dominan el segmento fino y frágil: aproximadamente 0,3 mm a 1,5 mmy a veces hasta 2,0 mm para especies estables. Son el estándar para chapas de cara, láminas decorativas, chapa reconstituida, madera reconstituida y material de superficie de calidad hotelera.
Ventajas:
Manipulación suave: sin marcas de rodillo, sin aplastamiento de bordes, sin cicatrices de compresión.
Secado por penetración: el flujo de aire vertical trata las superficies superior e inferior de manera uniforme.
Piezas pequeñas: la chapa rota o irregular no caerá a través de una banda correctamente especificada.
Compatible con la automatización: la alimentación y descarga continuas se integran bien con las líneas de recorte y apilado.
Limitaciones:
La chapa gruesa se seca mal porque la resistencia a la penetración del aire aumenta con el espesor; la superficie se quema antes de que el núcleo esté seco.
Las bandas de malla son consumibles. El polvo, la corteza y la resina obstruyen las aberturas; las bandas pueden necesitar reemplazo cada 1–3 años dependiendo de la especie y el mantenimiento.
La misma capacidad normalmente necesita más longitud de piso que una máquina de rodillos de varios niveles.
Elija un secador de banda de malla si: vende chapa de cara, contrachapado decorativo, revestimiento para muebles o chapa reconstituida; su espesor es mayoritariamente inferior a 1,5 mm; y la calidad superficial importa más que el rendimiento bruto.
3. Secadero de chapa de placas basculantes / volteadoras

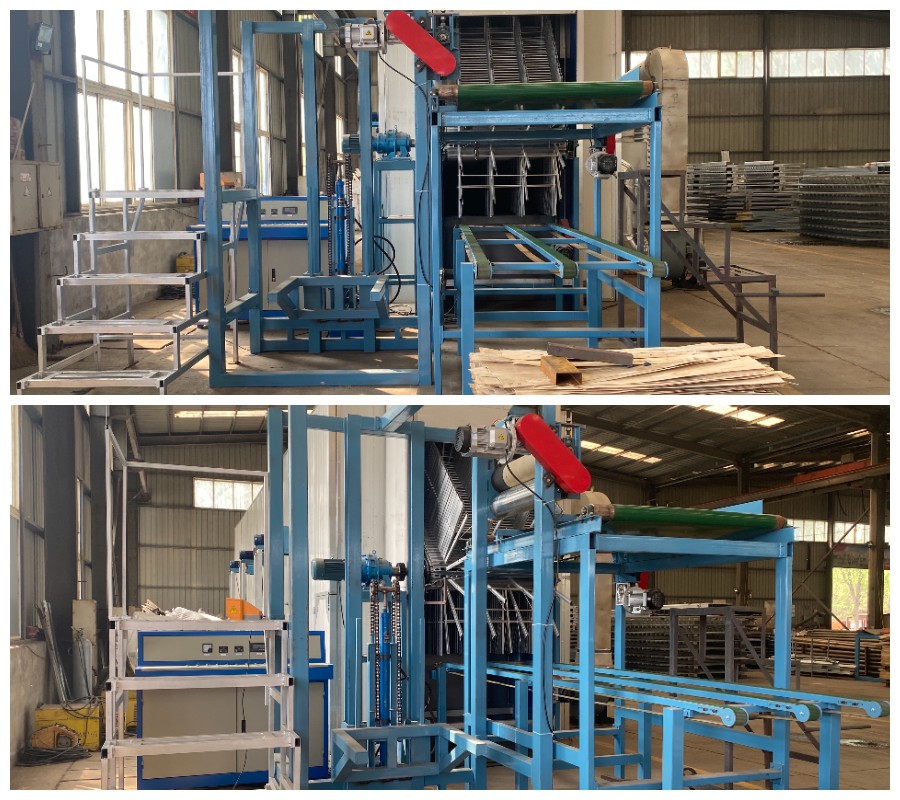

El secadero de placas basculantes es el miembro más silencioso de la familia. La chapa se coloca sobre bandejas o placas, y el sistema mueve las hojas a través de la cámara, a menudo girándolas o moviéndolas alternativamente para que ambos lados reciban aire tratado. Algunos diseños son verticales o semiverticales, lo que ahorra espacio en planta en fábricas antiguas.
Las máquinas de placas basculantes no suelen ser la opción de mayor rendimiento, pero son prácticas para:
Plantas con longitud de edificio limitada.
Lotes pequeños mixtos.
Especies frágiles que rechazan la presión de los rodillos pero que aún necesitan soporte.
Operaciones en las que la mano de obra es limitada y una línea automática compacta tiene sentido.
La contrapartida es la capacidad. Una línea de placas volteadoras rara vez compite con un secador de rodillos de cuatro pisos de 100 m³/día. Pero para una planta que procesa 20–40 m³/día, que readapta un taller antiguo o que seca chapas especiales, puede ser la decisión de distribución más inteligente.
Elija un secador de placas volteadoras si: su nave es pequeña, su volumen es moderado y desea una manipulación suave sin comprometerse con una enorme nave de rodillos.
4. Otra forma de clasificar: transferencia de calor
Además del tipo de transportador, los secadores de chapa también se clasifican según cómo llega el calor a la madera:
Secadores por convección: el aire caliente hace el trabajo. La mayoría de los secadores de banda de malla pertenecen a esta categoría.
Secadores por contacto: las placas o los rodillos calientes tocan la chapa. Los secadores de placas calientes y de rodillos utilizan conducción.
Secadores por radiación: calentadores infrarrojos o de infrarrojo lejano. Sigue siendo un nicho; el infrarrojo lejano resuena con las moléculas de agua, pero el costo de la electricidad es alto.
Secadores compuestos:Los secadores de rodillos ya funcionan por convección + conducción. Algunas líneas añaden infrarrojos en la entrada o microondas en la salida para equilibrar la humedad. Las plantas especializadas de Norteamérica usan estos híbridos, pero no son la opción cotidiana para el contrachapado de uso común.
Para la mayoría de los compradores, la pregunta práctica no es “convección frente a radiación”. Es: ¿Sobrevivirá mi material de cara de 0,5 mm a los rodillos y se mantendrá plano mi material de núcleo de 3,0 mm sobre una banda de malla?
5. La fuente de calor es independiente del tipo de máquina
Un error común es confundir “tipo de secador” con “fuente de calor”. Las máquinas de rodillos, de malla y de volteo pueden funcionar todas con:
Quemadores de biomasa — bajo costo de combustible donde se disponga de residuos de madera.
Vapor — estable, fácil de controlar, buena opción si ya se dispone de una caldera.
Aceite térmico — mayor rango de temperatura, control preciso, bueno para líneas continuas de alta carga.
Gas natural — limpio y automatizable, pero el costo del combustible depende del precio local.
Electricidad/bomba de calor — limpias, pero normalmente costosas a escala industrial.
Elija la estructura según el espesor de la chapa y el objetivo de calidad. Elija la fuente de calor según el coste energético local, la infraestructura existente y las normas de emisiones.
6. Lógica de selección rápida
Hágase cuatro preguntas:
¿Cuál es mi espesor principal?
< 1,5 mm → cinta de malla
1,2–5,0 mm → rodillos
mezcla de finos + gruesos → dos líneas, o una línea convertible, o alimentación por malla + sección principal de rodillos
compacto/especializado → placa basculante
¿Cuál es mi volumen diario?
60–150 m³/día → rodillos de varios niveles
10–40 m³/día → cinta de malla o placa volteadora
boutique/decorativo → cinta de malla
¿Qué grado estoy vendiendo?
Contrachapado de núcleo comercial → rodillos
Cara de grado A, muebles, decorativo → cinta de malla
Hojas personalizadas/especiales → placa volteadora o híbrido
¿Cómo es mi edificio?
Nave larga, techo alto → rodillos o malla
Huella corta → varios niveles o placa volteadora
Techo bajo → malla de uno/dos niveles o sistema compacto de placa volteadora
7. Por qué esto es importante para las adquisiciones
Dos secadoras pueden parecer “iguales” en una cotización. Ambas dicen “30 m³/día”, ambas dicen “biomasa”, ambas dicen “control por PLC”. Pero una es una máquina de rodillos diseñada para madera gruesa de núcleo, y la otra es una máquina de malla diseñada para madera delgada de cara. Si pones tu producto en la equivocada, obtienes:
marcas de rodillos en la chapa decorativa de cara,
rizado y ondulación en madera delgada pasada por rodillos,
caras quemadas y núcleos húmedos en madera gruesa pasada por cintas de malla,
atascos, superposiciones y propagación de humedad que no puedes vender.
Por eso la primera línea de cualquier buena especificación de secadora no debería ser “precio”. Debería ser:
Especie: ___
Tamaño de hoja: ___
Rango de espesor: ___
Humedad inicial: ___
MC objetivo: ___
Producción diaria: ___ m³/día, ___ turnos
Fuente de calor: ___
Longitud × ancho × altura del taller: ___
Entregue eso a un fabricante serio y la recomendación se vuelve obvia.
8. Dónde encaja Shine
En Shine Machinery, la conversación siempre parte de la chapa de madera, no del folleto. Para la chapa gruesa de núcleo y trasera, hablamos de secaderos de rodillos con control zonal de temperatura y un variador de frecuencia entre el alimentador y la cámara. Para el material decorativo delgado, hablamos de secaderos de banda de malla con flujo de aire a chorro vertical y soporte suave. Para fábricas con espacio limitado, hablamos de configuraciones de múltiples niveles y opciones de placas basculantes que mantienen la línea automática sin construir una nueva fábrica.
El punto es simple: un secadero de chapa no es una caja metálica con un quemador. Es un sistema térmico adaptado a la especie de madera, el espesor, la humedad, el grado objetivo y la geometría del edificio.
Si solo recuerdas una frase de este artículo, que sea esta: la chapa delgada quiere una banda, la chapa gruesa quiere rodillos, el espacio ajustado quiere una distribución inteligente—y la combinación incorrecta cuesta más de lo que jamás costará la máquina correcta.
Envíenos el tamaño de su chapa, la especie, la humedad de entrada, la humedad objetivo y el plano del taller. Le diremos si necesita una línea de rodillos, de cinta de malla, de placas volteadoras o una línea combinada, y exactamente cuántos pisos y metros debe tener.
